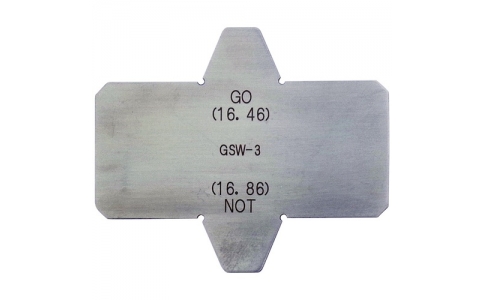

新潟精機(株) GSW-3 SK ガスケット溝幅測定限界ゲージ

新潟精機(株) 品番:GSW-3 SK ガスケット溝幅測定限界ゲージ 特長GO/NOTの規格はJPI-7S-23に沿っています。用途リングジョイントガスケットを取り付けるフランジの溝幅合否を判定する限界ゲージに。商品スペック仕様・規格フランジ溝幅(mm):16.66GO(mm):16.46NOT(mm):16.86フランジ溝深さ(mm):11.13フランジ溝底のすみの半径(mm):1.5フラン

新潟精機(株)
品番:GSW-3
SK ガスケット溝幅測定限界ゲージ
特長GO/NOTの規格はJPI-7S-23に沿っています。用途リングジョイントガスケットを取り付けるフランジの溝幅合否を判定する限界ゲージに。商品スペック仕様・規格フランジ溝幅(mm):16.66GO(mm):16.46NOT(mm):16.86フランジ溝深さ(mm):11.13フランジ溝底のすみの半径(mm):1.5フランジ溝幅の許容差(mm):±0.20フランジ溝深さの許容差(mm):+0.41フランジ溝底のすみ半径の許容差1.5mm以下(mm):+0.8フランジ溝底のすみ半径の許容差1.5mm超え(mm):±0.8適用リング番号:38、50、54、62、66、77、86、87材質本体:ステンレス質量・質量単位22g使用条件-注意事項-セット内容・付属品-製造国日本小箱入数小箱入数とは、発注単位の商品を小箱に収納した状態の数量です。1個大箱入数大箱入数とは、小箱に収納した状態で、大箱に箱詰めしている数量です。-エコマーク商品認証番号-コード39-コード128-ITF-オプション品-
