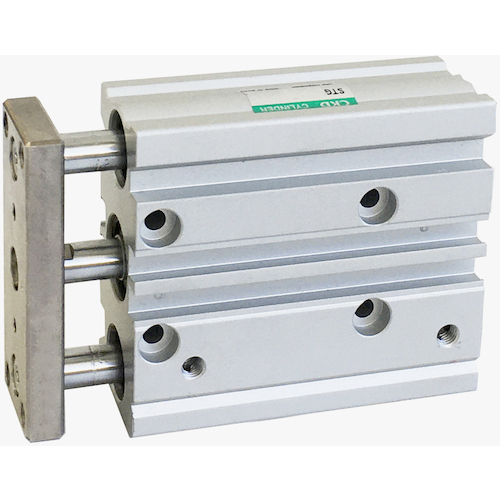

ＣＫＤ（株） STG-B-16-20-T3V-R ＣＫＤ ガイド付きシリンダ ころがり軸受
ＣＫＤ（株） 品番：STG-B-16-20-T3V-R ＣＫＤ ガイド付きシリンダ ころがり軸受 特長横荷重や偏芯荷重に強い製品にするために、ガイドロッド軸受部を改良するとともに、ベアリング構造を変更しました。従来品に比べ耐荷重性能が向上し、さらに安定作動も実現しました。シリンダ本体の剛性はそのままに、アルミボディ形状を見直し、軽量化、省資源化を実現しました。ピストンロッドの取付は六角レンチで
品番：STG-B-16-20-T3V-R
ＣＫＤ ガイド付きシリンダ ころがり軸受
特長横荷重や偏芯荷重に強い製品にするために、ガイドロッド軸受部を改良するとともに、ベアリング構造を変更しました。従来品に比べ耐荷重性能が向上し、さらに安定作動も実現しました。シリンダ本体の剛性はそのままに、アルミボディ形状を見直し、軽量化、省資源化を実現しました。ピストンロッドの取付は六角レンチで行えるため、メンテナンス時に特殊な工具は不要です。エンドプレートは、平面研削を行い、治具を取り付きやすくしています。エア配管は2方向で配管処理がしやすく、取付方向は3タイプ用意しました。小形のT形シリンダスイッチを搭載し、取付時のスイッチの出っ張りを解消し、省スペース化を図りました。用途昇降・水平搬送に商品スペック仕様・規格複動・片ロッド形ガイド付きシリンダゴムクッション付無接点3線式1色表示式チューブ内径(mm)：16ストローク(mm)：20配管ポート口径：M5リード線長さ(m)：1シリンダスイッチ個数：ロッド側１個付使用流体：圧縮空気最高使用圧力(MPa)：1最低使用圧力(MPa)：0.15耐圧力(MPa)：1.6周囲温度（℃）：-10～60（但し、凍結なきこと）使用ピストン速度（mm/s）：50～500許容吸収エネルギー（J)：0.088給油：不要（給油時はタービン油１種ISOVG32を使用）材質-質量・質量単位398ｇ使用条件-注意事項-セット内容・付属品-製造国日本小箱入数小箱入数とは、発注単位の商品を小箱に収納した状態の数量です。1台大箱入数大箱入数とは、小箱に収納した状態で、大箱に箱詰めしている数量です。-エコマーク商品認証番号-コード39-コード128-ITF-オプション品-
